在工業流量測量領域，渦輪流量計以其高精度、重復性好、響應快等特點，成為石油、化工、食品、水處理等行業液體計量的理想選擇。然而，許多用戶在選型和應用中常陷入一個誤區：直接按照管道口徑來選擇儀表。這往往導致實際流量超出或遠低于儀表的有效測量范圍，造成計量不準、浪費投資，甚至儀表?yè)p壞。本文將深入探討渦輪流量計核心參數——測量范圍，助您掌握科學選型的關鍵。
一、 測量范圍
渦輪流量計的測量范圍，通常指在滿足規定準確度等級的前提下，流量計能夠穩定、準確測量的最小流量（Qmin） 到最大流量（Qmax） 之間的區間。它并非一個固定值，而是與介質特性、儀表口徑、設計工藝緊密相關。
- 工況條件是首要前提：所有測量范圍都基于特定 “工況” 條件。對于液體，常用參比條件為20℃的常溫水。若介質粘度、溫度、壓力與參比條件不同，其可測范圍會發生變化。例如，高粘度液體會導致始動流量升高，可測范圍下限上移。因此，選型時務必將實際工況流量作為依據，而非標況流量。
- 口徑≠流量：這是最核心的選型原則。“根據管道選儀表”是最大忌諱。 若管道粗但流速低，實際流量可能長期處于小口徑儀表的測量下限甚至以下，導致誤差極大；反之，若流量過大，則會損壞葉輪。儀表選擇應基于流量，而非管道尺寸。
二、 如何科學確定與選擇測量范圍？
第一步：明確實際需求
確定被測介質、常用流量、最大/最小流量、工作溫度/壓力、粘度、允許壓損等關鍵參數。
第二步：計算工況流量，核對范圍表
將需求流量統一轉化為工況體積流量。查閱目標流量計的流量范圍表。以某品牌渦輪流量計參數為例，其常規流量范圍可能如下（供參考，應以具體產品手冊為準）：
|
儀表口徑 (mm) |
常規流量范圍 (m³/h) |
擴展流量范圍 (m³/h) |
|
DN25 |
1 ~ 10 |
0.5 ~ 10 |
|
DN50 |
4 ~ 40 |
2 ~ 40 |
|
DN100 |
20 ~ 200 |
10 ~ 200 |
理想狀態是：常用流量落在所選儀表測量范圍的50%-70%區間內。 這能確保儀表在最佳線性段工作，精度最高，使用壽命更長。同時，需確保最小流量高于始動流量，最大流量不超過上限。
第三步：關注關鍵影響參數
- 介質粘度：渦輪流量計適用于低粘度液體（通常要求粘度小于5×10??m²/s）。粘度增大會導致測量下限顯著升高，需進行實液標定。
- 量程比：指最大流量與最小流量的比值。常用量程比為6:1或10:1。高量程比意味著單臺儀表能覆蓋更寬的流量變化，適應性更強。
- 始動流量：儀表開始產生穩定輸出信號的最小流量值。對于小流量應用場景，此值至關重要。
三、 聯測渦輪流量計產品推薦

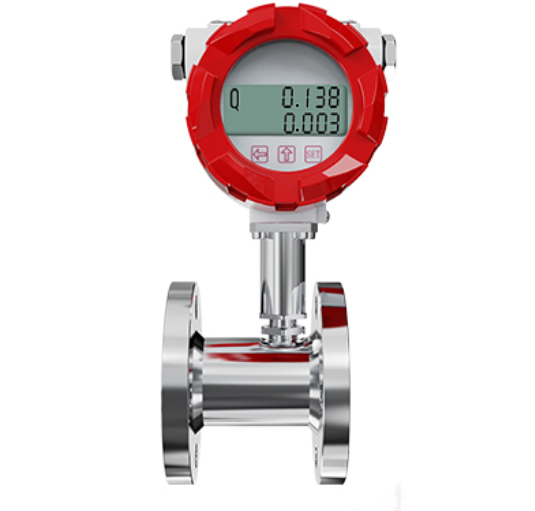

聯測 作為國內專業品牌，其產品以高性價比和可靠的穩定性見長。例如，其SUP-LWGY系列渦輪流量計，采用優化設計的葉輪和軸承系統，在保證0.5級/1.0級高精度的同時，有效擴展了量程比，并兼容多種輸出方式（脈沖、4-20mA、RS485），安裝方式靈活（螺紋、法蘭、卡箍），特別適合對成本敏感且要求可靠性的工業場景。
對于大多數常規液體計量應用，聯測SUP-LWGY系列智能渦輪流量計是一個綜合性能優異的選擇。
|
參數項 |
SUP-LWGY系列 典型參數 |
|
儀表口徑 |
DN4 ~ DN200 (DN4~DN80常用螺紋連接) |
|
準確度等級 |
±0.5%R, ±1.0%R (0.2級可定制) |
|
量程比 |
1:6 (DN10) 或 1:10 (DN15~DN200) |
|
介質粘度 |
< 5×10??m²/s (更高粘度需實液標定) |
|
輸出信號 |
方波脈沖 / 4-20mA / RS485 (MODBUS協議) |
|
供電方式 |
24VDC / 12VDC / 3.6V鋰電池 |
|
本體材質 |
304不銹鋼 / 316L (可選) |
|
連接方式 |
螺紋 (英制G螺紋)、法蘭 (GB標準)、卡箍 (ISO標準) |
|
防護等級 |
IP65 |
|
工作溫度 |
-20℃ ~ +120℃ (視葉輪材質而定) |
產品核心特點：
- 寬量程高精度：1:10的高量程比配合0.5級精度，能適應流量波動，確保計量精準。
- 智能便捷：支持現場顯示、一鍵單位切換，RS485通訊便于系統集成。
- 堅固耐用：采用430F不銹鋼或雙相鋼2205葉輪，軸承系統優化，抗雜質能力與壽命長。
- 靈活安裝：多種過程連接方式，滿足不同管道系統的安裝需求。
FAQ
Q1: 我的介質粘度略高于5×10??m²/s，是否還能使用渦輪流量計？
A: 可以，但必須進行實液標定。廠家會根據您的實際介質，在標定裝置上重新確定儀表的儀表系數K，從而保證在較高粘度下的測量精度。不可直接使用清水標定的參數。
Q2: 安裝時為什么對前后直管段有要求？如果直管段不夠會怎樣？
A: 渦輪流量計對流場非常敏感。足夠的上游直管段（通常要求10D以上）是為了消除閥門、彎頭等產生的渦流和流速分布畸變，使流體以穩定、對稱的流態進入儀表。下游直管段（通常5D）則是為了減少下游擾動對測量的影響。直管段不足會直接導致測量誤差增大、重復性變差。
