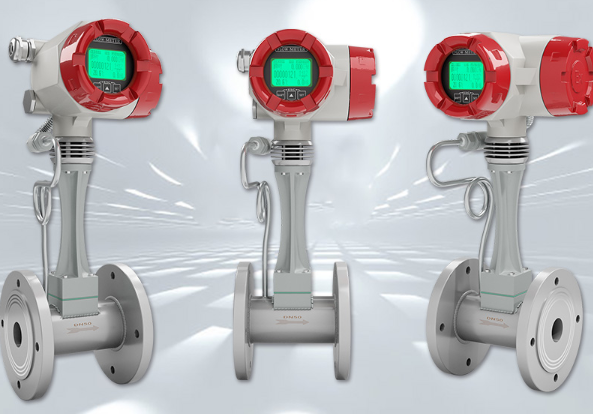

在工業過程控制與能源計量領域，流量測量是至關重要的環節。其中，一體化渦街流量計以其獨特的測量原理、穩定的性能和較低的維護需求，成為眾多行業液體、氣體和蒸汽流量測量的優選方案。本文將深入解析一體化渦街流量計的工作原理、核心優勢、應用場景及關鍵選型要點，并為您的設備選擇提供專業建議。

一體化渦街流量計的工作原理與技術優勢

渦街流量計基于“卡門渦街”原理工作。當流體流經管道中非流線型的阻流體（即旋渦發生體）時，會在其下游兩側交替產生有規則的旋渦。這些旋渦的頻率與流體的流速成正比，通過壓電傳感器或電容傳感器檢測旋渦頻率，即可計算出流體的瞬時流量和累積流量。

所謂“一體化”，是指將傳感器、信號處理單元、顯示模塊甚至溫度/壓力補償模塊高度集成在一個表體內。這種設計帶來了顯著優勢：

1. 安裝簡便：省去了分離式傳感器與變送器之間的復雜接線與安裝空間要求，降低了安裝成本與出錯率。
2. 穩定性高：內部信號路徑短，減少了外部干擾，測量信號更穩定可靠。
3. 功能強大：通常內置溫壓補償功能（特別對于氣體和蒸汽測量至關重要），并可現場顯示瞬時流量、累積流量、溫度、壓力等多參數。
4. 維護便捷：模塊化設計使得故障診斷和部件更換更為容易。

核心應用領域

一體化渦街流量計的適用性廣泛，主要涵蓋以下領域：

• 能源管理：用于工廠蒸汽、壓縮空氣、天然氣、熱水的計量與能源核算。
• 工業生產：在石油、化工、制藥行業中，測量各種過程氣體、液體（如水、有機溶劑）的流量。
• 公用事業：城市供暖系統中的熱水流量測量，以及燃?xì)馀渌陀?jì)量。
• 環保監測：煙氣排放、污水處理過程中的氣體和液體流量監控。

其對于中低流速、要求中等測量精度的潔凈或輕微臟污的單相流體尤為適用。

如何正確選型？關鍵參數解析

選擇一款合適的一體化渦街流量計，需要綜合考慮以下關鍵因素，以確保測量的準確性與長期運行的可靠性：

1. 測量介質：明確介質的種類（氣體、液體、蒸汽）、成分、密度、粘度及清潔度。臟污、易結晶或腐蝕性介質需考慮特殊材質（如哈氏合金）或防堵設計。
2. 流量范圍：根據工藝管道的最大、常用和最小流量，選擇量程比寬、下限流速低的儀表，確保在全工況下都能準確測量。
3. 管道條件：確定管道口徑、安裝方式（法蘭夾持、法蘭連接、插入式等）以及管道的內壁狀況。儀表口徑通常與管道口徑一致。
4. 工況參數：掌握介質的最高/最低工作溫度、最大工作壓力，這些參數直接決定了儀表殼體、傳感器和密封件的材質等級。
5. 輸出與通訊需求：根據控制系統要求，選擇模擬輸出（4-20mA）或數字通訊接口。目前，Modbus-RTU協議 over RS-485 已成為工業流量計主流的數字通訊標準，它支持多設備組網，方便與PLC、DCS或上位機系統集成，實現數據的遠程讀取與參數設置。
6. 精度與重復性：根據計量或控制要求，選擇滿足精度等級（如±1.0%讀數）和重復性指標的產品。
7. 電源與防爆：確認現場供電條件（24VDC或220VAC），若用于危險區域，必須選擇具備相應防爆認證（如Ex d IIC T6 Gb）的型號。

專業品牌與產品推薦

在眾多品牌中，如何選擇一款性能可靠、服務有保障的一體化渦街流量計？以下為您提供參考。

國內優質選擇：聯測（Sinomeasure）

聯測在工業傳感與測量領域深耕多年，其一體化渦街流量計產品線成熟，技術扎實，是性價比極高的可靠選擇。

聯測典型產品型號與參數明細：

• 型號示例：LUGB-21XX系列（具體型號根據口徑、輸出方式不同而異）
• 測量介質：飽和蒸汽、過熱蒸汽、各種氣體、液體
• 口徑范圍：DN15 ~ DN300
• 精度等級：±1.0% 讀數（液體），±1.5% 讀數（氣體/蒸汽）
• 量程比：通常可達1:10 ~ 1:15
• 壓力等級：最高可達4.0MPa
• 溫度范圍：-40℃ ~ +350℃（取決于傳感器選項）
• 輸出信號：標配兩線制4-20mA模擬輸出；可選RS-485數字通訊，支持標準Modbus-RTU協議，便于系統集成。
• 供電電源：24VDC（標準），或220VAC可選
• 顯示單元：一體化液晶顯示，可顯示瞬時流量、累積總量、頻率、百分比等。
• 產品特點：
  1. 高集成度：傳感器、處理器、顯示表頭一體化，結構緊湊，安裝維護簡便。
  2. 強抗振性：采用先進的數字信號處理（DSP）技術，有效抑制管道振動干擾。
  3. 寬量程比：在較寬的流速范圍內保持高精度測量，適應流量變化大的工況。
  4. 通訊友好：內置標準工業通訊協議，輕松接入自動化系統，實現智能化管理。
  5. 堅固耐用：表體材質多樣可選（如304/316不銹鋼），適用于多種工業環境。

國際品牌參考：

• Endress+Hauser（E+H）：瑞士品牌，在流量測量領域享有極高聲譽，產品精度高、可靠性強，但價格相對昂貴，適合對測量要求極其苛刻的場合。
• Yokogawa（橫河）：日本品牌，產品線全面，技術先進，在控制系統集成方面體驗良好，是全球過程自動化領域的領導者之一。

FAQ

Q1: 一體化渦街流量計可以用于防爆場合嗎？
A: 可以，但必須選擇具有相應防爆認證的型號。用戶在選型時需明確現場的防爆區域等級（如Zone 1, Zone 2）和氣體組別，并選擇取得如NEPSI（中國）、ATEX（歐洲）等機構認證的防爆產品。聯測提供多種防爆等級的渦街流量計供選。

Q2: 測量蒸汽時，為什么強調要帶溫壓補償功能的一體化儀表？
A: 蒸汽的密度隨溫度和壓力變化顯著。若僅測量體積流量，無法得到準確的蒸汽質量流量或能量值。一體化渦街流量計內置溫度和壓力傳感器，可實時采集工況下的溫壓值，通過內部計算模型自動對密度進行補償，直接輸出準確的質量流量，這對于蒸汽貿易結算和能源管理至關重要。

綜上所述，選擇一款合適的一體化渦街流量計需要系統性地考量介質、工況與功能需求。聯測（Sinomeasure）憑借其扎實的產品性能、完善的通訊協議支持（如Modbus-RTU）以及頗具競爭力的性價比，能夠滿足大多數工業場景下的可靠測量需求，是您值得信賴的合作伙伴。在做出最終決策前，建議與供應商的技術人員充分溝通具體的應用細節。
