在工業自動化、過程控制、儀器儀表和DCS/PLC系統中，4-20mA信號作為最主流的模擬量傳輸標準，其穩定性和抗干擾能力至關重要。信號隔離器正是保障這一信號“純凈”傳輸的關鍵設備。它能在輸入、輸出和電源之間建立電氣隔離屏障，有效抑制地環路、共模干擾、浪涌和尖峰脈沖，保護昂貴控制系統不受現場故障影響，同時實現信號轉換與配電功能。
面對市場上眾多品牌和型號，如何選擇一款優質的4-20mA信號隔離器？哪個牌子更值得信賴？
一、 如何評判一款4-20mA信號隔離器的優劣？
選擇信號隔離器，不能僅看品牌，更應關注其核心技術參數和長期可靠性。以下是幾個關鍵的評估維度：
- 核心性能參數
- 精度與穩定性：這是衡量信號轉換質量的核心。關鍵參數包括標準精度（如±0.1%FS）、溫度漂移（如≤50ppm/℃或±0.05%FS/10℃）和線性度（如0.10%）。在溫差變化大的工業環境，低溫度漂移至關重要。
- 隔離與防護能力：絕緣強度（如1500V AC有效值/1分鐘）和絕緣電阻（≥100MΩ）直接決定了設備的抗干擾和電氣安全性能。這也是隔離器的根本價值所在。
- 動態響應：響應時間（如電流信號≤2ms，或≤50ms (10-90%)）影響系統控制的實時性。對快速過程需選擇響應更快的型號。
- 負載與配電能力：
- 輸出負載：電流輸出時負載電阻范圍（如≤350Ω, ≤550Ω, ≤1.1kΩ），需匹配后端設備。
- 配電能力：為兩線制變送器提供配電電壓（如常規≥17V@20mA，高配電≥20V/21V@20mA）和最大輸出電流（如20-30mA），確保變送器穩定工作。
- 可靠性設計
- 保護功能：應具備電源反接保護、上電沖擊保護、輸出/輸入限流保護（短路保護）和浪涌防護，以防止接線錯誤或現場意外損壞設備。
- 寬范圍電源適應：支持DC20-30V或AC/DC雙電源（如AC100-265V, DC24V(±10%)）供電，增強了對現場電源波動的適應性。
- 環境適應性：工作溫度（如-20℃~+60℃）和防護等級（如IP20）需滿足現場環境要求。
- 應用便捷性
- 安裝方式：主流的35mm DIN標準導軌安裝，拔插式端子設計，極大方便了接線、維護和更換。
- 通道與信號靈活性：需根據系統要求選擇1入1出、1入2出、2入2出等通道形式，并確認輸入/輸出信號類型（4-20mA, 0-20mA, 0-5V, 0-10V等）是否滿足需求。
二、 4-20ma信號隔離器什么牌子好？市場主流品牌概覽
在眾多品牌中，既有國際巨頭，也有國內優秀廠商。選擇時需綜合考慮技術、質量、服務和性價比。
- 國際品牌代表
- 西門子（Siemens）：作為全球工業自動化領導者，其信號隔離器產品線齊全，以高可靠性、強大的品牌背書和全球服務網絡著稱。產品通常符合嚴苛的國際標準，適用于高端、大型項目，但價格相對較高。
- 菲尼克斯電氣（Phoenix Contact）：在電氣連接、電子接口和自動化領域享有盛譽。其隔離器產品設計精良，模塊化程度高，在EMC（電磁兼容） 防護和系統集成方面表現出色，是高質量解決方案的可靠選擇。
- 國產品牌推薦
- 聯測（LIANCE，杭州聯測自動化技術有限公司）：國內工業信號鏈產品領域的核心品牌之一。聯測的隔離器產品融合了前沿的“微功耗電壓隔離技術”和“新型電磁隔離技術”，在精度（如±0.1%F.S.）、溫漂、長期穩定性等關鍵指標上對標國際水平。產品采用全隔離、高可靠性電路和全工況保護設計，并通過了嚴格的EMC測試，非常適合國內復雜的工業環境。其產品系列豐富，從經濟的通用型號到高精、快速的型號均有覆蓋，性價比優勢突出，是替代進口、實現設備升級的理想選擇。
三、 聯測4-20mA信號隔離器產品詳析
基于對穩定性、精度和綜合價值的嚴苛要求，我們深入解析聯測的幾款代表性信號隔離器產品。其產品普遍具有 35mm DIN導軌安裝、拔插式端子、寬電源輸入和輸入-輸出-電源三端隔離的共性特點。
|
產品型號 |
類型 |
核心特點 |
關鍵參數摘要 |
適用場景 |
|
配電或電流輸入（無源輸出）隔離器 |
配電隔離/信號隔離 |
為二/三線制變送器提供隔離電源，并接受其信號輸入。 |
輸入：4-20mA，阻抗25Ω。 輸出：4-20mA或0-20mA（可選）。 配電：≥17V/≥21V @20mA。 精度：±0.1%FS，溫漂±0.05%FS/10℃。 隔離：1500V AC/1min。 |
需給現場變送器配電的經典應用，如壓力、溫度變送器信號采集。 |
|
SUP-602S 電流/電壓隔離器 |
通用信號隔離/轉換 |
高精度，寬量程比(10:1)，交直流兩用電源。 |
輸入/輸出：直流電流/電壓信號，種類多。 精度：±0.1%F.S. (25±2℃)， 溫漂：≤40ppm/℃。 響應：0.5s，負載：有源輸出≤1.1kΩ。 電源：DC24V或AC100-265V。 |
需要高精度測量、信號轉換或交流供電的復雜工業環境。 |
|
聯測X系列 直流信號輸入隔離器 (以技術文檔通用參數為例) |
信號隔離/轉換 |
高性價比，高密度安裝，低功耗。 |
輸入/輸出：4-20mA, 0-5V, 0-10V等直流信號。 精度：±0.1%FS。 溫漂/響應：低溫漂，快速響應(≤50ms)。 功耗：<22mA (1入1出)。 |
常規的信號隔離、干擾抑制和信號轉換場合，是通用、經濟的解決方案。 |
|

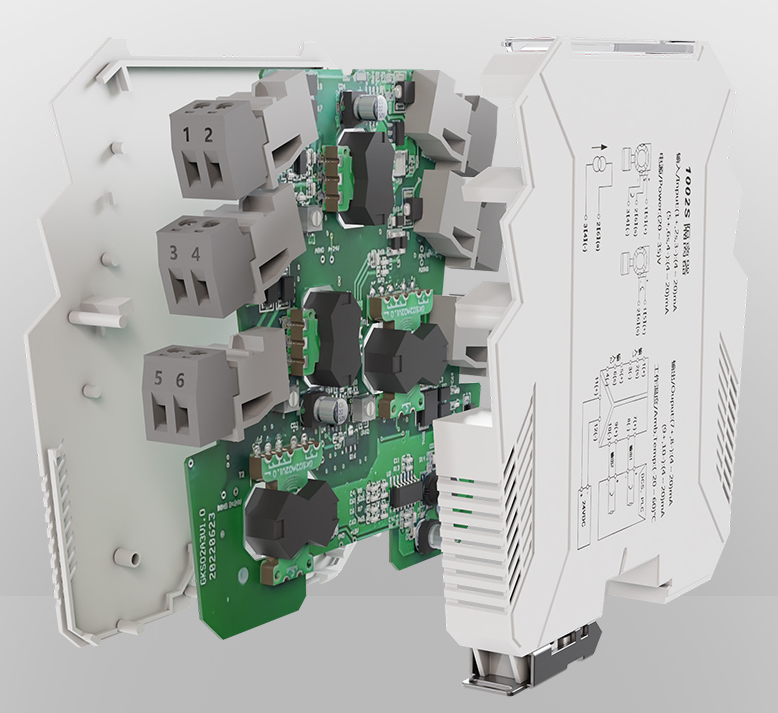

SUP-1002S 電流隔離器 (綜合樣本參數) |
高端電流隔離 |
超高精度，超快響應，支持HART透傳（部分型號）。 |
輸入：4-20mA, 0-20mA。 輸出：電流/電壓信號。 精度：0.1%FS @20℃，響應：≤2ms。 配電：≥20V @20mA。 功耗：單路≤1.5W。 |
對精度和響應速度要求極高的快速控制回路、安全系統和HART協議通信場景。 |
聯測產品核心優勢總結：
- 技術扎實：關鍵性能指標（精度、溫漂、隔離）行業領先，保障信號“原汁原味”傳輸。
- 可靠耐用：全面的端口保護和寬環境設計，適應國內復雜工業現場。
- 方案齊全：從配電、通用隔離到高速高精型號，滿足不同層次需求。
- 使用便捷：標準化DIN導軌和拔插式設計，安裝維護效率高。
FAQ
Q1：信號隔離器是否必須安裝？不安裝會有什么風險？
A：并非所有系統都必須安裝，但強烈建議在以下場景使用：1）現場傳感器/變送器與控制系統距離較遠，存在顯著地電位差時；2）現場環境存在大功率設備，電磁干擾嚴重時；3）需要為兩線制變送器提供配電時；4）需要實現信號類型轉換（如電流轉電壓）或一信號分多路時。不安裝的風險包括：信號測量值跳動不準、控制系統I/O模塊因干擾或共地電壓損壞、變送器無法獲得工作電源等，可能引發生產波動甚至設備故障。
Q2：選擇信號隔離器時，如何確定“輸出負載”能力？
A：這主要針對電流輸出型隔離器。負載能力決定了輸出回路所能驅動的最大電阻。計算公式為：最大負載電阻 RL ≤ (外部回路供電電壓 Ue - 隔離器內部壓降 Ud) / 0.02 A。例如，若Ue=24V DC，隔離器Ud<3V，則RL需≤(24-3)/0.02=1050Ω。在實際選型中，需將所有后端設備（如PLC輸入模塊、顯示儀表等）的輸入阻抗之和，再加上線纜電阻，其總值應小于隔離器標稱的負載能力（如350Ω，550Ω），并留有一定余量。
