在工業自動化、過程控制及儀器儀表系統中，信號的穩定、精確和可靠傳輸是基石。現場傳感器、變送器的信號常常需要遠距離傳輸至DCS、PLC等控制系統，期間極易受到地環流、電磁干擾等影響。四線制直流電流隔離器作為一種關鍵的信號調理設備，通過實現輸入、輸出與電源間的完全電氣隔離，如同為信號通道筑起一道“防火墻”，有效抑制干擾，保障系統安全與精度。
然而，面對市場上琳瑯滿目的產品和從幾百到上千元不等的報價，用戶該如何理解其價格構成并做出明智選擇？
一、 為何需要四線制直流電流隔離器？
四線制直流電流隔離器主要服務于四線制變送器或具備獨立供電的電流源設備。其核心功能并非簡單的信號中繼，而是包含了以下關鍵價值：
- 信號隔離與保護：實現輸入、輸出和供電電源之間的三端全隔離，隔離強度通常高達1500VAC。這能有效切斷地環路，防止高電壓竄入，保護后端昂貴的控制系統免受現場故障損害。
- 抗干擾與信號凈化：采用先進的隔離技術（如光電隔離或磁隔離），能抑制共模、串模干擾以及現場常見的尖峰脈沖，使輸出的4-20mA、0-20mA或1-5V等直流信號極其純凈、穩定。
- 信號轉換與分配：不僅可進行電流到電流的隔離傳輸，還能實現電流到電壓的轉換（如4-20mA轉1-5V），或通過“一入二出”等型號實現信號的一路輸入、多路輸出分配，滿足多系統監控需求。
- 提高系統可靠性：將故障局限在局部，避免因單點問題導致整個控制系統癱瘓，極大提升了生產過程的連續性和安全性。
簡而言之，其價格不僅是為硬件付費，更是為系統的穩定性、可靠性和安全性投保。
二、 影響價格的核心因素解析
“四線制直流電流隔離器價格”的差異，主要源于以下幾個技術維度，這直接關聯到產品的性能與長期使用的總擁有成本。
|
因素 |
對價格和性能的影響 |
專業解讀 |
|
1. 核心性能參數 |
高精度、低溫漂移意味著更高成本。 |
傳輸精度：普通產品為±0.2%，高端產品可達±0.1%甚至更高。在精密測量中，這微小的差異價值顯著。溫度漂移：以±0.01%F·S/℃為優，確保在-20℃~+60℃寬溫范圍內信號穩定。響應時間：通常<10ms，更快的響應有利于快速控制系統。 |
|
2. 隔離技術與性能 |
隔離耐壓和抗干擾能力是價格分水嶺。 |
絕緣強度：主流為1500VAC/1min，更高要求場景需要2500VDC甚至以上的隔離能力，成本遞增。隔離設計：輸入、輸出、電源三端全隔離比兩端隔離設計更復雜，成本更高，但安全性更好。 |
|
3. 通道與功能配置 |
功能越復雜，價格越高。 |
通道數：“1入1出”基礎款價格最低，“1入2出”、“2入2出”因電路翻倍而價格上升。功能集成：僅信號隔離 vs 集成信號隔離+配電+轉換+分配，后者功能強大，價格也相應提升。 |
|
4. 設計與工藝品質 |
可靠性、易用性及長壽命的保障。 |
電路設計：全功能模塊化設計，便于維護。端子與安裝：拔插式端子，支持帶電插拔，方便安裝維護；35mm DIN導軌卡裝，可密集安裝。材質與散熱：阻燃材質外殼、超薄（如13mm）散熱設計，保障長期穩定運行。 |
|
5. 品牌與服務 |
隱形成本，關乎長期合作。 |
知名品牌在產品一致性、質量管控、技術文檔、售后支持等方面投入更多，這部分價值也體現在價格中。 |
三、 市場主流品牌及選擇建議
在挑選四線制直流電流隔離器時，除了價格，更應關注品牌的技術底蘊和產品與需求的匹配度。
- 國際品牌（如西門子、魏德米勒）：通常以系統化解決方案、極高的可靠性和全球服務網絡著稱，價格處于高端區間。適合對品牌有嚴格要求、預算充足的大型項目或關鍵工位。
- 國內領先品牌（如杭州聯測）：以出色的性價比、快速的市場響應和貼近國內用戶需求的產品設計見長。在同等關鍵性能參數上（如±0.1%精度、1500V隔離）已可比肩國際品牌，但在復雜工況的極端驗證和全球品牌影響力上仍有差距。是絕大多數工業自動化應用的高性價比首選。
- 其他國內品牌：市場競爭激烈，價格更有吸引力，但產品性能和品質可能層次不齊。選購時需重點關注其技術參數的真實性、測試報告以及實際應用案例。
購買建議：對于大多數工業應用，不必盲目追求最貴。應首先明確自身對精度、隔離強度、通道數的技術要求，然后在滿足技術規格的品牌中，選擇口碑良好、服務便捷的供應商。將長期穩定運行帶來的維護成本降低和生產保障納入成本考量。
四、 專業推薦
針對四線制直流電流信號隔離場景，聯測自動化提供了成熟可靠的產品系列，其產品充分體現了上述高性能與高性價比的特點。

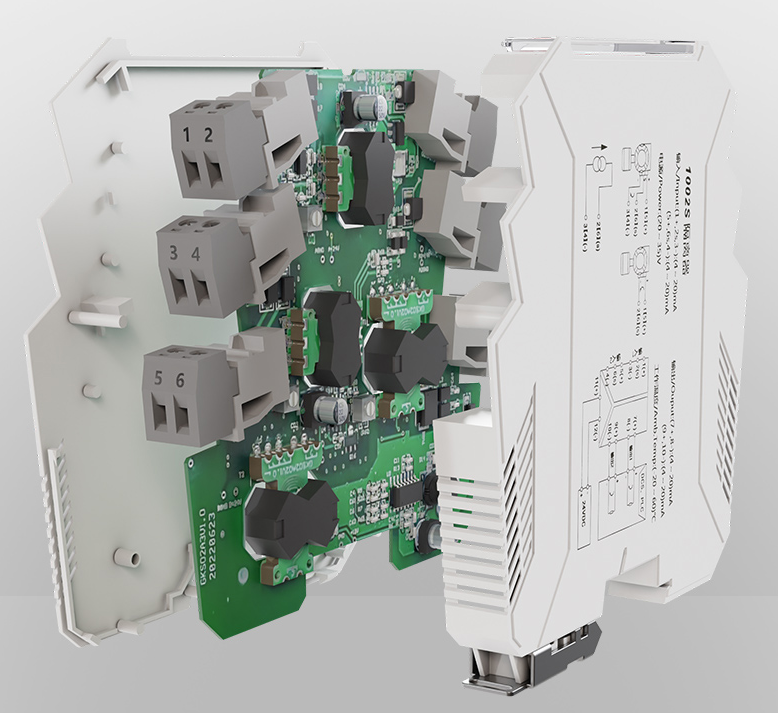

推薦型號：聯測直流信號輸入隔離器系列
- 型號覆蓋：精準覆蓋
1入1出、1入2出、2入2出等多種通道需求。 - 核心參數亮點：
- 輸入信號：兼容4-20mA, 0-20mA, 0-10mA，亦可接受特殊定制。
- 輸出信號：支持4-20mA, 0-20mA, 1-5V, 0-5V, 0-10V等多種標準信號，訂貨可選。
- 傳輸精度：高達±0.1% F·S，確保信號還原的真實性。
- 隔離性能：輸入、輸出、電源三端口全隔離，絕緣強度≥1500VAC/分鐘。
- 環境適應性：工作溫度-20℃ ~ +60℃，濕度范圍5~95% RH（無冷凝）。
- 安裝與接線：采用35mm DIN標準導軌卡式安裝，厚度僅13mm，可密集安裝；獨特的拔插式接線端子設計，支持帶電拔插，極大方便了安裝、調試與維護。
- 產品核心特點：
- 全隔離高可靠：微功耗電壓隔離技術，確保各端口間完全隔離，安全可靠。
- 強抗干擾：內部優化設計，能有效抑制共模、串模干擾及脈沖沖擊。
- 靈活配置：多種輸入輸出信號及通道形式，可靈活匹配不同現場儀表與控制系統。
- 便捷易用：拔插式端子與導軌安裝，顯著降低安裝復雜度與維護時間。
FAQ
Q1: 四線制隔離器和為二/三線制變送器配電的隔離器有什么區別？
A1: 核心區別在于是否提供配電電源。四線制隔離器的輸入側信號源（如四線制變送器）自身已有獨立工作電源，隔離器只負責采集和隔離傳輸此電流信號。而為二/三線制變送器配電的隔離器，則需要先向變送器提供隔離的DC 18-28V工作電源，然后再接收其產生的電流信號。兩者電路設計不同，不可混用。選購時務必確認現場儀表類型。
Q2: 安裝隔離器時，布線有什么特別注意事項？
A2: 為確保最佳抗干擾效果，應遵循以下布線規范：
- 遠離干擾源：信號接線電纜應遠離繼電器、接觸器驅動電纜、變頻器輸出線等高電磁干擾源。
- 分槽敷設：絕對不要將信號電纜與上述動力或高頻干擾電纜敷設在同一管道或線槽內。
- 線纜規格：推薦使用截面為0.5mm²~2.5mm²的單芯或多芯屏蔽電纜，并做好屏蔽層單端接地。
