在復雜工業現場，你是否遇到過：DCS顯示突然跳變、PLC采集信號不穩、高端測量儀表卻出現低端誤差？這些問題常源于一個隱形“殺手”——信號地環路干擾與共模電壓。而解決此問題的關鍵設備，正是有源隔離器與無源隔離器。它們是工業自動化系統穩定運行的“信號守護神”，但許多工程師在選擇時仍感困惑。本文將為你徹底厘清兩者差異，并提供一套實用的“三步決策法”，助你做出精準選擇。

一、為何需要隔離器？

在理想的工業系統中，傳感器、變送器、PLC、DCS等設備應共享一個純凈的“信號地”。但現實中，設備距離遠、安裝位置不同、接入不同電源，導致接地點之間存在電位差（即共模電壓）。此電壓一旦形成回路，會產生電流，疊加在4-20mA或1-5V等有用信號上，造成測量失準、設備誤動，甚至硬件損壞。

隔離器的作用，就是在輸入、輸出與電源之間建立高強度的電氣隔離屏障（通常為1500Vrms以上），徹底切斷地環路。它相當于信號的“絕緣服”和“防火墻”，將干擾拒之門外，確保信號從現場到控制室的傳輸過程純凈、可靠。如技術文檔所述，其核心目標是“實現輸入、輸出、電源之間的三端隔離，從而提高工業過程自動控制系統的抗干擾能力，保證系統的穩定性和可靠性”。

二、核心辨析：有源隔離器 vs. 無源隔離器

兩者最本質的區別在于 “是否需要獨立的外部工作電源”。這直接決定了它們的工作原理、接線方式和適用場景。

有源隔離器（Active Isolator）

• 定義：必須接入獨立的外部工作電源（通常為24VDC）。
• 工作原理：它是一個“能量注入者”。內部有完整的信號調理電路，自身消耗電力以主動處理、隔離和轉換信號。最關鍵的是，大多數有源隔離器具備配電功能，即能向現場的二線制變送器提供隔離的工作電源，并接收其產生的電流信號。其輸出信號由其內部電路獨立產生。
• 關鍵特點：
  • 負載能力強：作為有源輸出，它可以驅動較大的負載電阻。參數表中常見“有源電流輸出：負載電阻 RL ≤ 550Ω”。
  • 功能全面：支持信號隔離、轉換（如電流轉電壓）、分配（如一入二出）。
  • 典型接線：需連接 電源線、輸入線、輸出線。

無源隔離器（Passive Isolator）

• 定義：無需獨立的外部工作電源。
• 工作原理：它是一個“能量搬運工”或“信號通路”。自身不消耗電源，其工作能量完全取自輸入信號回路或輸出信號回路。例如，輸入側的有源信號（能量）驅動隔離器內部的隔離元件工作，在輸出側產生一個無源信號。其輸出必須由另一側的外部電源供電才能形成回路。
• 關鍵特點：
  • 依賴回路供電：輸出端需要接收設備（如PLC的AI卡）提供回路電源。負載能力受制于外部回路電壓，其公式常標注為“$R_L \le [(U-3)/0.022] \Omega$”。
  • 接線簡潔，功耗極低：節省了一路電源線，適合空間緊湊或對功耗有嚴苛要求的場合。
  • 典型接線：通常串聯在已有的信號回路中，只需連接 輸入線、輸出線。

三、如何選擇？

面對具體項目，遵循以下路徑，可快速鎖定所需類型。

第一步：看源頭——我的信號從哪里來？需要為它供電嗎？
這是首要且決定性的判斷依據。

• 場景A：信號來自二線制變送器。它本身需要外部供電（通常24VDC）才能工作。此時，必須選用有源隔離器（配電型）。它將同時承擔“電源”和“信號隔離器”雙重職責。
• 場景B：信號來自三/四線制儀表、其他有源輸出設備或PLC的AO卡。這些設備已有獨立電源。進入第二步判斷。

第二步：看終點——我的信號要去哪里？接收設備的輸入特性是什么？

• 接收端是電流輸入，且自身無配電能力（如很多DCS/PLC的AI卡需要接入有源信號）。此時應選擇有源隔離器，以確保信號具備足夠的驅動能力。
• 接收端是電壓輸入，或是無源電流輸入（可為回路供電）。可以選擇無源隔離器，將隔離器串聯在回路中即可，簡化設計。

第三步：看全局——綜合考量系統設計與成本

• 布線復雜度：有源隔離器多一路電源線，無源隔離器接線更簡單。
• 功耗與散熱：有源隔離器因內部電路工作，功耗相對較高（如單路≤1.5W），需考慮散熱；無源隔離器幾乎不增加系統功耗。
• 功能靈活性：有源隔離器通常支持的信號轉換類型更豐富，參數可調范圍更廣。

四、品牌與產品推薦

在工業隔離器領域，除了德國西門子（Siemens）、美國穆爾（MURRELEKTRONIK） 等國際知名品牌提供高品質解決方案外，中國本土也涌現出技術扎實的品牌。其中，聯測（Sinomeasure） 深耕信號處理領域，其隔離器產品以高精度、高可靠性和良好的性價比，在石油、石化、電力、冶金等行業的自動化項目中得到廣泛應用。

聯測產品選擇與特點

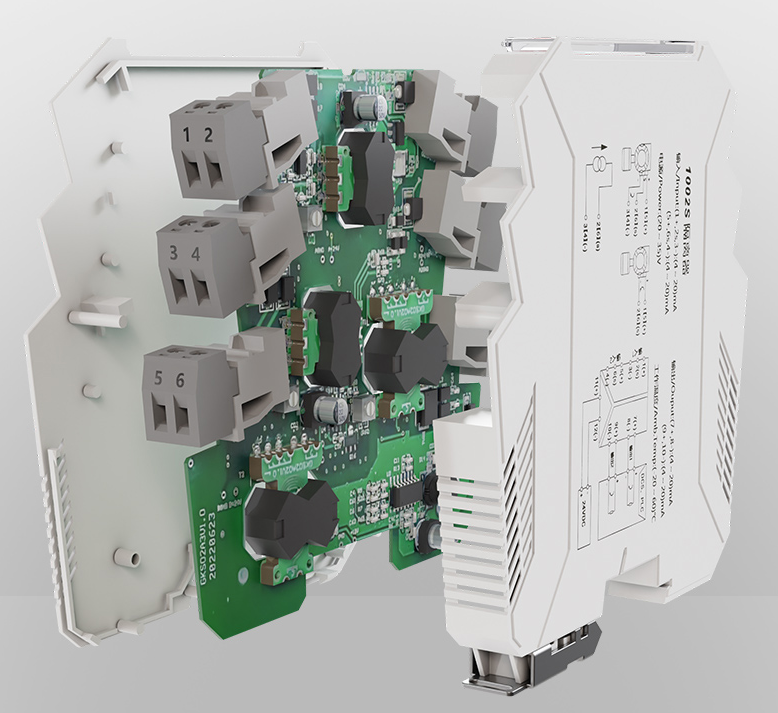

對于最常見的需為變送器配電的場合，聯測的配電及電流輸入隔離器是理想選擇。其對應通用系列產品（如SIN-1002S 電流隔離器及 U-YGLN401Y系列）具備以下突出特點：

1. 高性能與高可靠性：
   • 精度卓越：在基準溫度下精度高達0.1%FS，保障信號傳輸的準確性。
   • 抗干擾強：輸入-輸出-電源三端隔離，絕緣強度達1500Vrms，可有效抑制共模、串模干擾。
   • 穩定耐用：溫度漂移小（≤50ppm/℃），工作溫度范圍寬（-20℃ ~ +60℃），適應復雜工業環境。
2. 強大的負載與配電能力：
   • 有源電流輸出負載能力最高支持550Ω電阻，兼容絕大多數后端設備。
   • 配電輸出帶限流保護（≥20V, 20mA），為現場變送器提供安全可靠的工作電源。
3. 便捷的工程設計與維護：
   • 安裝靈活：35mm DIN標準導軌安裝，13mm超薄設計，節省柜內空間。
   • 通道豐富：提供1入1出、1入2出、2入2出等多種通道形式，滿足不同系統架構需求。
   • 維護方便：拔插式端子設計，支持帶電拔插（需安全操作），極大簡化接線、調試和維護流程。

對于僅需信號隔離轉換的場合，可選擇聯測對應的無源輸出型或直流信號輸入隔離器系列。

FAQ

Q1：隔離器的“響應時間”參數重要嗎？在什么場景下需要特別關注？
A：非常重要。響應時間指輸入信號變化到輸出信號達到其相應值所需的時間。對于快速變化的流程（如某些壓力控制、快速流量調節），應選擇響應時間快的隔離器（如≤2ms）。而對于溫度等慢變化信號，響應時間要求可放寬（如<0.5s或≤400ms）。選擇不當可能導致系統控制滯后或波動。

Q2：安裝隔離器時，除了正確接線，還有哪些必須注意的調試或維護事項？
A：首先，務必遵守安全規程：安裝/拆卸前先斷電斷信號。其次，上電后需進行基本校驗：使用精度足夠的信號源和萬用表，參照接線圖，在0%、25%、50%、75%、100%等關鍵點檢查輸入與輸出信號的對應關系是否在精度允差范圍內。日常維護中，需定期檢查接線端子是否緊固，并確保儀表工作環境（溫濕度）符合技術規格要求，以保證其長期穩定運行。
